Projekt PCB w Eagle dla początkujących – jak zaprojektować własną płytkę

Redakcja czerwiec 28, 2025

Wprowadzenie do projektowania w EAGLE

Projekt PCB w Eagle dla początkujących to świetny sposób, by zacząć swoją przygodę z tworzeniem spersonalizowanych układów elektronicznych. Dzięki niemu możesz zaprojektować własną płytkę drukowaną (PCB), korzystając z intuicyjnego środowiska i sprawdzonych funkcji. Co więcej, EAGLE ma długą historię i szerokie wsparcie społeczności — powstał już w 1988 roku, a obecnie wspiera go Autodesk, co pomaga zachować duże grono użytkowników i mnóstwo gotowych bibliotek elementów.

Jeśli dopiero zaczynasz, nie martw się — według wielu hobbystów i małych firm EAGLE jest przystępny, a jego narzędzia do schematów i obwodów drukowanych są wystarczająco intuicyjne, żeby opanować podstawy w krótkim czasie. Dobrą wiadomością jest to, że możesz zacząć wolno, krok po kroku, testując niewielkie projekty i zdobywając wiedzę metodą praktyki. Z czasem zyskasz pewność i rozbudujesz swoje PCB o kolejne funkcje.

W tym przewodniku znajdziesz praktyczne porady, wskazówki technologiczne i odrobinę niezbędnej teorii, abyś czuł się pewnie przy tworzeniu pierwszych płytek w EAGLE. Nauczysz się też optymalizować koszty i przygotować pliki produkcyjne, które z łatwością przyjmie większość firm przygotowujących obwody drukowane. Nie musisz mieć profesjonalnego laboratorium elektronicznego, by zacząć dumnie projektować swoje PCB. Wystarczy kilka podstawowych narzędzi, minimalna znajomość obsługi programu i gotowość do eksperymentu.

Jesteś gotowy? Dobrze, zacznijmy od przeglądu najważniejszych akcesoriów i materiałów, które ułatwią ci życie już w pierwszych dniach przygody z EAGLE.

Narzędzia i materiały podstawowe

Projektowanie obwodu drukowanego to nie tylko sam program — potrzeba też drobnego sprzętu i kilku praktycznych dodatków, dzięki którym unikniesz frustracji. Pamiętaj, że wystarczy rozsądne minimum, by projekt PCB w Eagle dla początkujących przebiegał sprawnie.

Multimetr Najprostszy przyrząd, jaki powinieneś mieć, to multimetr. Pozwala mierzyć napięcie, prąd, rezystancję, a czasem nawet pojemność albo częstotliwość. Wiele osób wybiera model z precyzyjnymi sondami o cienkich końcówkach, które przydadzą się zwłaszcza przy miniaturowych układach (np. rozmiary 0402).
USB do portu szeregowego (USB to UART/USART) Kiedy pracujesz nad płytką z mikrokontrolerem, na pewno przyjdzie moment, w którym zechcesz testować jej funkcje i przesyłać polecenia z komputera. Taki konwerter jest niedrogi i kompatybilny z popularnymi programami, takimi jak PuTTy czy TeraTerm.
Zestaw do lutowania Soldering kit to podstawa — obejmuje lutownicę z regulacją temperatury, cyna, czasem pasta lutownicza czy plecionka do rozlutowywania. To narzędzia, bez których trudno wyobrazić sobie testowanie i poprawki na prototypowej płytce. Dobrze jest wybrać taką lutownicę, która umożliwia wygodną pracę z małymi elementami SMD.
Oscyloskop cyfrowy Choć brzmi to profesjonalnie, dziś możesz znaleźć prosty oscyloskop do 100 MHz w kwocie rzędu 1500–2000 zł. Do pierwszych projektów wystarczy najtańszy model z przyzwoitym pasmem — ważne, by sonda miała przynajmniej taką samą lub wyższą częstotliwość niż sam oscyloskop. Sprawdzisz nim przebiegi sygnałów i zdiagnozujesz ewentualne błędy w zasilaniu.
Zasilacz warsztatowy Stabilizowany zasilacz z regulacją napięcia i ograniczeniem prądu to prawdziwy ratunek, zwłaszcza przy pierwszych prototypach. W internecie znajdziesz modele z funkcją szybkiego wyłączania lub przełącznikiem ON/OFF, co pomaga chronić płytki przed przypadkowym zwarciem.

Dzięki tym podstawom łatwiej będzie ci tworzyć i weryfikować projekty z EAGLE. Jeśli dopiero zaczynasz, nie obawiaj się — na rynku znajdziesz tanie i solidne opcje. Dobrze jest jednak postawić na minimalną jakość, bo proste, ale wiarygodne urządzenia pozwalają zaoszczędzić nerwy i czas.

Krok po kroku w EAGLE

Teraz przejdźmy do samego EAGLE. Według doświadczonych użytkowników podstawowa procedura projektowania PCB nie jest skomplikowana. Dzięki przejściu przez kilka jasno zdefiniowanych etapów zyskasz pewność, że twój układ będzie działał poprawnie, a jego wykonanie w profesjonalnej fabryce nie sprawi problemów.

Utwórz nowy projekt i schemat

Zaczynasz od założenia nowego projektu i otwarcia edytora schematu (.SCH). To tutaj dodasz wszystkie elementy elektroniki. W EAGLE możesz korzystać z rozbudowanych bibliotek (pliki .LBR) albo tworzyć własne symbole. Na początek wybierasz mikrokontroler, rezystory, kondensatory i inne podstawowe komponenty.

Upewnij się, że nazwy i opisy elementów są czytelne, np. R1, C2, U1.
Korzystaj z portów i magistral (buses), kiedy masz rozbudowany schemat i nie chcesz plątaniny linii.

W trakcie projektowania schematu możesz nadać wartości elementom (np. 10 kΩ dla rezystorów i 100 nF dla kondensatorów), co ułatwi ci późniejszą analizę i zamawianie części.

Dodaj i połącz elementy

Najważniejsza czynność to właściwe połączenie nóg elementów. W EAGLE używasz polecenia Net, by rysować linie łączące piny. Nazwij każdą sieć (net), zwłaszcza jeśli przenosi sygnał o konkretnej funkcji. Przykładowo, zamiast Net1 możesz użyć nazwy TXUART lub SPICLK. W ten sposób łatwiej zrozumiesz, co dany sygnał robi.

Kiedy wszystkie elementy są połączone, wykonaj wstępną kontrolę elektryczną (ERC). EAGLE pomoże ci wykryć brak połączeń lub niepoprawne nazwy. Nie ignoruj tych ostrzeżeń — często zapobiegają poważnym problemom na etapie produkcji.

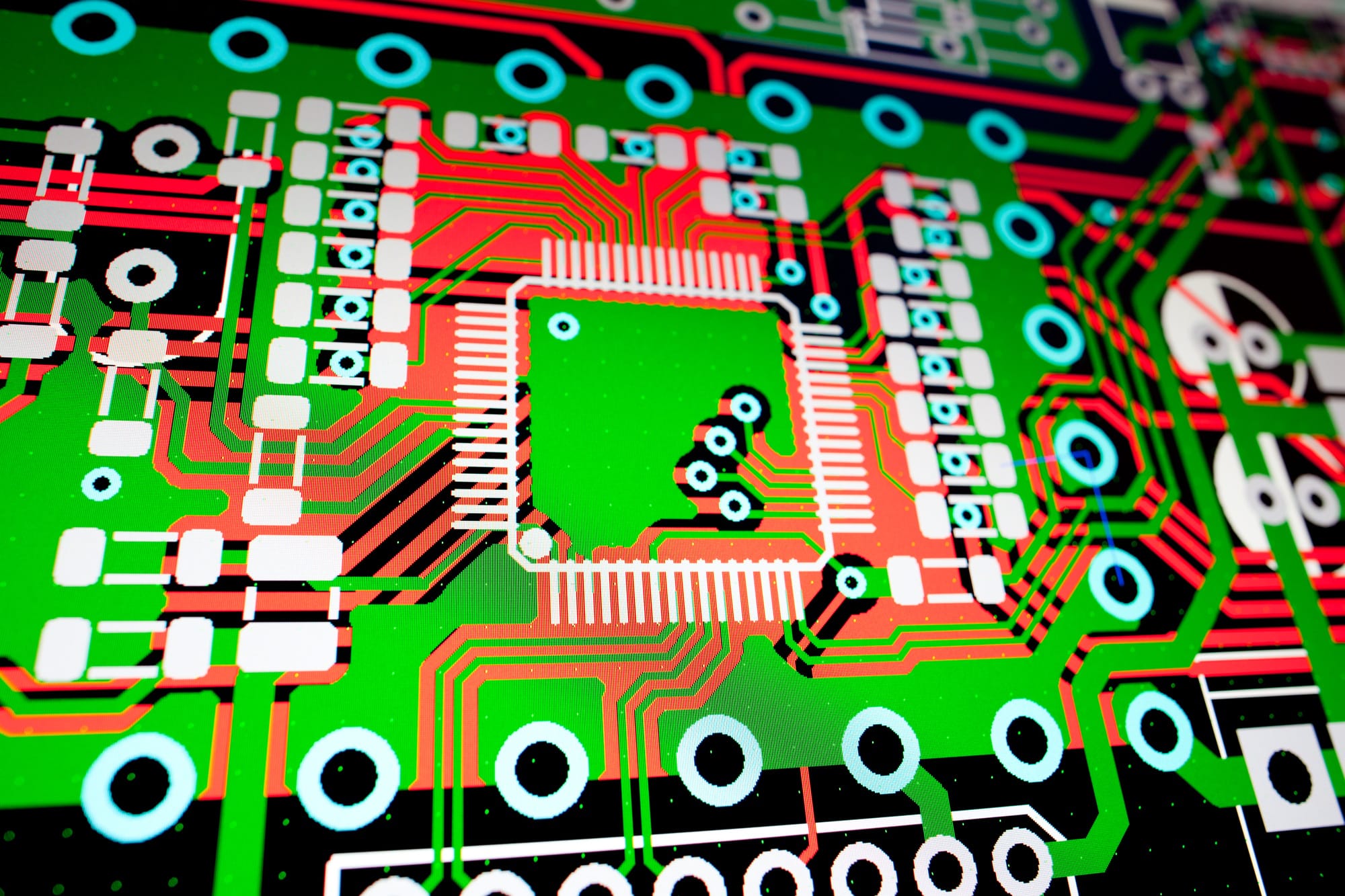

Zaprojektuj płytkę

Po skończeniu schematu możesz przejść do widoku edycji płytki (.BRD). EAGLE automatycznie przeniesie twoje elementy, które musisz rozmieścić na obszarze PCB. Tu zaczyna się zabawa z planowaniem: upewnij się, że kluczowe komponenty (np. mikrokontroler i złącza) znajdują się w logicznym układzie.

Przed trasowaniem ścieżek (czyli prowadzeniem linii miedzi łączących piny) warto stworzyć wylewkę masy (tzw. ground plane). Pomaga to w redukcji zakłóceń i sprawia, że prowadzenie masy jest bardziej niezawodne. W EAGLE użyjesz do tego warstwy Polygon.

Prowadź ścieżki i weryfikuj projekt

Routing można wykonać ręcznie lub skorzystać z auto-routera, lecz doświadczeni projektanci często preferują ręczne prowadzenie strategicznych linii sygnałowych. Pamiętaj o zachowaniu bezpiecznych odległości między ścieżkami, zwłaszcza przy elementach zasilania.

Po skończeniu trasowania (routingu) skorzystaj z funkcji DRC (Design Rule Check). Ta kontrola wyłapie, czy nie przekraczasz minimalnych szerokości ścieżek, odstępów czy wymiarów otworów, co może uniemożliwić wykonanie płytki w wybranej fabryce.

Upewnij się, że wszystko działa

Zawsze możesz wyeksportować gerbery, by zwizualizować swój projekt w dedykowanym viewerze (np. myProto umożliwia wgląd w każdą warstwę płytki). Dobrze jest zawczasu wyłapać ewentualne drobne błędy, zamiast ponosić koszty nieudanego druku płytek.

Jeśli zauważyłeś coś niepokojącego, EAGLE pozwala na łatwą poprawę ścieżek lub zmianę rozmieszczenia elementów. Gdy już w pełni dopracujesz płytkę, gotowe pliki można wysłać do produkcji.

Tworzenie BOM i plików produkcyjnych

Ważną częścią pracy nad twoim projektem PCB w EAGLE jest odpowiednie przygotowanie plików i dokumentacji dla producenta. Dobra organizacja zapewni ci sprawną realizację zamówienia i zmniejszy ryzyko pomyłek.

Lista materiałowa (BOM)

BOM (Bill of Materials) to spis wszystkich elementów potrzebnych do montażu płytki. W EAGLE możesz wygenerować go z poziomu edytora schematu lub specjalnych skryptów. Jeśli planujesz zlecić montaż w firmie zewnętrznej, kluczowe jest, by kolumny i nazwy były zrozumiałe.

Upewnij się, że każdemu elementowi (np. R1) przypisana jest poprawna nazwa i obudowa.
Dodaj ilości i parametry (np. rezystancja 10 kΩ, tolerancja 1%).
Staraj się korzystać z komponentów dostępnych w dużych ilościach, by uniknąć opóźnień w produkcji.

W niektórych usługach, takich jak myProto, po wgraniu BOM będziesz musiał potwierdzić, która zakładka w pliku oznacza wartości, a która obudowy. Zwracaj na to uwagę, żeby uniknąć nieporozumień lub braków w zaopatrzeniu.

Pliki centroid

Drugim ważnym zbiorem danych są informacje o dokładnym położeniu elementów na płytce (centroid files). Zawierają one koordynaty X i Y, rotację oraz stronę płytki, na której lutowane są poszczególne komponenty. Dzięki temu firma montażowa może precyzyjnie ustawić automatyczne maszyny pick-and-place i ograniczyć błędy.

W EAGLE informacje te możesz generować poprzez moduł CAM, wykorzystując ustawienia dedykowane dla konkretnych producentów. Sprawdź, czy wygenerowane dane mają poprawne jednostki i format zgodny z wymaganiami fabryki.

Gerbery i pliki wierceń

Standardowo zamówienie płytek wymaga plików Gerber (jedna warstwa pliku Gerber na każdą warstwę PCB, w tym soldermaski i warstwy opisowe) oraz pliku wierceń (Excellon lub inny, akceptowany przez producenta). EAGLE obsługuje te formaty od lat, a producenci przywykli do przyjmowania plików .BRD.

Przed wysyłką sprawdź w viewerze, czy nie ma nakładających się opisów lub dziwnie poprowadzonych ścieżek. Lepiej znaleźć błędy samodzielnie, niż potem przekładać terminy w fabryce.

Przykładowy projekt: LED matrix

Świetnym przykładem wykorzystania EAGLE w praktyce może być wielokolorowa matryca LED, taka jak Projekt:Bunt przedstawiony w badaniach. Autor stworzył 10×10 pikseli w postaci RGB LED-ów, a całość zajmowała powierzchnię około jednego metra kwadratowego.

Jak możesz na tym skorzystać? Otóż zaprojektowanie kontrolera do matrycy LED jest doskonałym ćwiczeniem łączenia mikrokontrolerów, multipleksowania i zasilania węzłów LED. W wspomnianym projekcie wykorzystano m.in. mikrokontrolery ATmega8, z których każdy sterował czterema diodami RGB przy pomocy sygnałów PWM.

Dane o obrazach były przesyłane w systemie broadcoastu RS232 (USB adapter) z prędkością 460800 baud, co daje ponad 100 klatek na sekundę przy sterowaniu całej instalacji. Autor oparł się na zestawie płytek z 25 mikrokontrolerami i zaawansowanym, 8-bitowym sterowaniem jasnością. Wszystko to zaprojektowano w EAGLE, co pokazuje, że program umożliwia rozwinięcie bardzo ambitnych i pomysłowych projektów, nawet jeśli zaczynasz jako początkujący.

Dla ciebie oznacza to jedno: jeśli szukasz efektownego pomysłu na pierwszy lub drugi projekt, zbudowanie mniejszej matrycy LED (4×4 lub 8×8) może być naprawdę edukacyjne i przy okazji atrakcyjne wizualnie. Kluczowa jest planowa komunikacja między mikrokontrolerami, rozsądne zarządzanie mocą i przemyślane wysterowanie diod – wszystko to jesteś w stanie zaprojektować w EAGLE.

Jak optymalizować koszty i produkcję

Po stworzeniu prototypu prędzej czy później zechcesz wykonać serię płytek w profesjonalnej fabryce. Koszty zależą głównie od cywilizowanych wymiarów twojej płytki, liczby warstw i gęstości ścieżek. Dobra wiadomość — w wielu przypadkach możesz obniżyć cenę, stosując standardy produkcyjne.

Zachowanie standardowych szerokości ścieżek i odstępów Jeśli projekt utrzymuje się w typowych regułach (np. ścieżka o szerokości 6 mil i odstępy 6 mil w płytce 1.6 mm grubości), unikniesz dodatkowych opłat związanych z “niestandardową technologią.”
Maksymalne użycie SMD Z punktu widzenia automatycznego montażu elementy montowane powierzchniowo (SMD) są często tańsze, a firmy montażowe mają do nich sprawdzony sprzęt.
Ograniczanie liczby warstw Jeśli to możliwe, staraj się projektować dwuwarstwowo. Większa liczba warstw rodzi wyższe koszty i bardziej skomplikowany montaż. Zrób testy, czy aby na pewno potrzebujesz płytki cztero- czy sześciowarstwowej.
Utrzymanie spójnej listy materiałów Korzystaj z popularnych elementów — ułatwi to dostępność. Wielu dostawców daje lepsze ceny, jeśli komponenty (np. rezystory i kondensatory w standardowych wartościach) są kupowane hurtowo.
Dokładne wymiary i otwory Miej na uwadze, gdzie będą złącza i czy musisz stosować nietypowe wymiary. Im bardziej niestandardowy rozmiar i rozmieszczenie otworów, tym wyższa cena.

W usłudze myProto możesz też wrzucić pliki do przejrzenia przed ostatecznym zamówieniem, co daje gwarancję wychwycenia błędów. Warto też sprawdzać oferty różnych producentów i weryfikować, czy wykorzystują standardowe zapasy rezystorów, kondensatorów i innych typowych elementów w hurtowych cenach.

Podsumowanie i kolejny krok

Jak widzisz, projekt PCB w Eagle dla początkujących da się zrealizować w kilku klarownych etapach. Na początku tworzysz schemat i pilnujesz poprawnego łączenia elementów, potem przechodzisz do layoutu PCB i trasowania ścieżek, kończysz zaś na generowaniu plików, które przekazujesz do producenta. Jeśli do tego dorzucisz starannie opracowany BOM i pliki centroid, unikniesz problemów z dostępnością części i pomyłkami w trakcie montażu.

Pamiętaj, że nauka projektowania może wydawać się z początku nieco przytłaczająca. W istocie, najwięcej informacji odkryjesz, po prostu eksperymentując i robiąc kolejne wersje płytek. Każda pomyłka czy poprawka to cenne doświadczenie, które przybliża cię do pełnej biegłości inżynierskiej. Dobra wiadomość — to wcale nie musi być tak trudne, jak wygląda. Staraj się testować swoje projekty, używaj multimetru, oscyloskopu i zasilacza.

W kolejnym kroku możesz spróbować czegoś bardziej zaawansowanego, np. układu z mikrokontrolerem, który komunikuje się przez USB, czy nawet miniaturowej matrycy LED sterowanej PWM. W EAGLE zaplanujesz to wszystko, a następnie sprawdzisz w praktyce, lutując swój pierwszy fizyczny prototyp i obserwując efekty.

W ten sposób uczysz się nie tylko samego programu, ale też zasad projektowych, metod pomiaru sygnałów, a nawet analizy kosztów i produkcji w większej skali. Jak pokazuje przykład wspomnianej matrycy LED, ogranicza cię głównie wyobraźnia.

Działaj więc śmiało, bo każdy nowy projekt przybliża cię do profesjonalizmu. Projektuj, testuj i ulepszaj. Powodzenia — twój pierwszy, w pełni samodzielnie zaprojektowany układ drukowany może być bliżej, niż myślisz!
